Solárne systémy

Solární systémy, které využívají jako hlavní zdroj energie slunce, jsou v současné době jednoznačně nejefektivnějším a nejekonomičtějším zařízením. Přitom pouze za jednu hodinu dopadne na zemský povrch množství energie nutné k pokrytí roční celosvětové potřeby energie. Díky stálému růstu cen současných energií bude investice do tohoto systému přinášet čím dál větší úspory.

Zachycením slunečních paprsků na absorbční ploše pod speciálním solárním sklem plochého solárního kolektoru přeměňujeme sluneční energii na energii tepelnou. Z absorbční plochy je teplo odváděno do sběrných trubek vedoucích do výměníku tepla, ve kterém dochází ke kumulaci již vytvořené tepelné energie. Z důvodu pravidelného střídání ročních období a rozdílnou dobou slunečního svitu v jednotlivých dnech, je tuto tepelnou energii nutné efektivně kumulovat a využívat tak její možnosti i v době "nepříznivých podmínek". Proto je velmi důležité celý systém správně nadimenzovat v závislosti na očekávané spotřebě (TUV, vytápění, ohřevu bazénu). Tento fakt se neodráží jen v pouhém počtu solárních kolektorů (přepočtených na m² kolektorové plochy), ale i v jejich umístění a natočení, velikosti zásobníku, izolaci potrubí, kvalitní regulaci a vhodných regulačních prvcích.
Klimatické pásmo ČR nestačí na úplné pokrytí energie potřebné na celkový roční ohřev pitné vody, a proto je vhodné ho kombinovat s jiným výrobníkem tepla (plynový kotel apod.).



PŘÍKLADY SOLÁRNÍCH SYSTÉMŮ QUANTUM


KOLEKTORY Q7-3000-EKS A ZÁSOBNÍKOVÉ OHŘÍVAČE NEPŘÍMOTOPNÉ Q7-ZJV



KOLEKTORY Q7-3000-EKS A ZÁSOBNÍKOVÉ OHŘÍVAČE NEPŘÍMOTOPNÉ Q7-ZDV

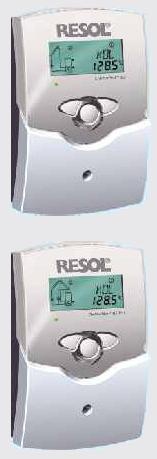

SOLÁRNÍ OVLADAČ RESOL DeltaSol BS a DeltaSol BS Pro

Podle složitosti solární soustavy se volí typ ovladače RESOL. Oba typy jsou provedeny ve stejném plastovém pouzdře o rozměrech 173x110x47 mm s osvětleným 2-místným displejem.

RESOL DeltaSol BS - solární ovladač pro použití v jednoduchých soustavách


Displej monitorování soustavy má uložena dvě aplikační schémata a piktogramy. Alfa-numerický a numerický displej indikují teploty a kontrolní nastavitelné parametry. Ovládání parametrů se provádí tlačítky.
Nastavitelné volby jsou chladicí funkce, bezpečnost uzávěrů kolektorů, speciální funkce pro trubicové kolektory, vyvážení tepelného výkonu, protizámrzná funkce, termostatická funkce a volba jazyků (Angl./Něm.).

Dodává se včetně 2 teplotních čidel Pt1000:
  • 1 x FKP6 se silikonovým kabelem 1,5 m
  • 1 x FRP6 s PUR kabelem 2,5 m

RESOL DeltaSol BS Pro - solární ovladač pro použití v 1- a 2- podlažních soustavách s kolektory orientovanými na východ / západ s ovládáním 2 oddělených Δt okruhů



Oproti verzi DeltaSol BS je navíc uloženo 9 aplikačních schémat a piktogramů a ovládání rychlosti.

Dodává se včetně 4 teplotních čidel Pt1000:
  • 2 x FKP6 se silikonovým kabelem 1,5 m
  • 2 x FRP6 s PUR kabelem 2,5 m





Solární systém se propojuje měděným potrubím o průměru 22 mm. K izolování potrubí doporučujeme izolaci Aeroflex SSH, která odolává teplotám až 175 °C. Systém je třeba osadit vhodnou expanzní nádobou.




SOLÁRNÍ ČERPADLOVÁ JEDNOTKA FV 70 TACOSOL

Solární čerpadlová jednotka FV 70 TACOSOL se používá jako čerpací, regulační a odvzdušňovací jednotka v solárních vytápěcích soustavách. Zajišťuje hydraulické vyvážení, nastavení a měření průtoku a odvzdušnění soustavy přímo v centrální čerpací jednotce. Pomocí zabudovaného seřizovacího ventilu lze přesně a jednoduše nastavit a kontrolovat potřebný průtok v primárním okruhu. Automatické odvzdušňování udržuje zařízení prosté vzduchu pomocí vestavěného odlučovače vzduchu. Čerpadlová jednotka zabezpečuje hydraulicky vyvážené a odvzdušněné zařízení a tím optimální využití solární energie a hospodárnější provoz.

Čerpadlová jednotka obsahuje:
  • čerpadlo s uzávěry před a za čerpadlem
  • víceúčelový kulový kohout, ulehčující podstatně napouštění a vypouštění soustavy
  • seřizovací ventil Setter Inline PF pro nastavování průtoku v primárním okruhu
  • měřící trubici se stupnicí v l/min kalibrovanou pro glykol, která umožňuje nastavovat hodnoty průtoku bez převodních tabulek
  • odvzdušňovací jednotku s ocelovou nádobou
  • ventily a vnitřní součástky z mosazi a oceli
  • izolační pouzdro z pěnového PP



Solární kapalina (teplosměrná kapalina - médium)

Množství výrobcem doporučené kapaliny závisí na počtu kolektorů, délce rozvodů a konstrukci zásobníku. Na jeden kolektor Q7-3000-EKS je potřeba cca 1,5 l.

Volitelné příslušenství



Krycí lišta v provedení přírodní hliníkKrycí lišta v provedení eloxovaný hliník hnědý
  • Montážní sada na sedlovou střechu
  • Montážní sada na plochou střechu
  • Montážní sada pro volnou instalaci
  • Nosné hliníkové profily
  • Krycí lišty
