Stacionární plynové zásobníkové ohřívače vody s odtahem spalin do komína Q7EU-NORS/NBRS/NRRS/E
Q7EU-NORS/NBRS/NRRS/E
Záruka na nádrž: 5 let
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9001.
Ohřívače se instalují v domácnostech, penziónech, menších restauracích, kadeřnictvích, sportovních objektech apod.
Vlastnosti
Maximální vstupní tlak vody: | 5 bar |
Připojovací tlak plynu: | 1,8 - 2,5 kPa pro zemní plyn |
Rozsah provozního temostatu (± 3 °C): | 40-70 °C |
Je-li v rozvodu teplé vody cirkulace, připojuje se k vypouštěcímu ventilu nebo na vstup studené vody.
Umístění: Je nutno provést v souladu s TPG 704 01 a TD 800 02.
Odtah spalin: Je třeba řešit v souladu s ČSN 73 4201.
Upozornění: V případě umístění ohřívače s kotli se jmenovité výkony sčítají a posuzuje se nárok na prostor s ohledem na celkový instalovaný výkon.
Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Typy ohřívačů
| Typ ohřívače | Třída ErP | Deklarovaný zátěžový profil | Objem nádrže (l) | Jmenovitý příkon (kW) | Jmenovitý výkon (kW) | Doba ohřevu o t=25°C (min) | Trvalý výkon při t=25°C (l/hod) | Spotřeba zemního plynu (m3/h) | Spotřeba propanu (kg/h) |
|---|---|---|---|---|---|---|---|---|---|
| Q7EU-30-NORS/E | B | L | 115 | 9,5 | 8,5 | 30 | 223 | 1,0 | 0,39 |
| Q7EU-40-NORS/E | B | L | 155 | 9,5 | 8,5 | 38 | 245 | 1,0 | 0,39 |
| Q7EU-50-NBRS/E | B | XL | 193 | 9,5 | 8,5 | 42 | 276 | 1,0 | 0,39 |
| Q7EU-75-NRRS/E | B | XXL | 275 | 16 | 14 | 40 | 413 | 1,69 | 1,24 |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.

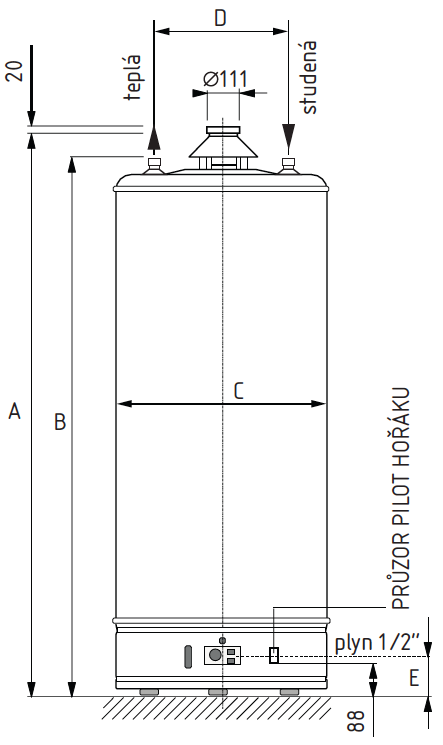

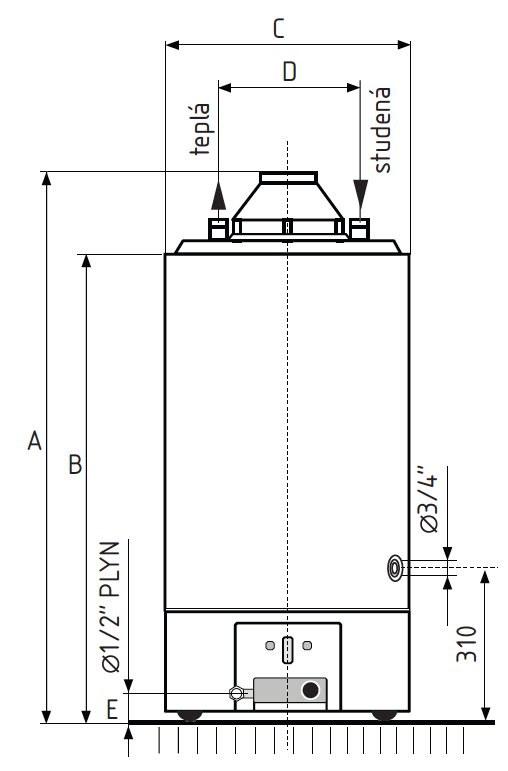

Rozměry ohřívačů
| Typ ohřívače | Rozměr A (mm) | Rozměr B (mm) | Rozměr C (mm) | Rozměr D (mm) | Rozměr E (mm) | Připojení vody vstup/výstup | Připojení plynu | Průtah odtahu spalin (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|---|
| Q7EU-30-NORS/E | 1200 | 1040 | 495 | 230 | 55 | 3/4" | 1/2" | 81 | 49 |
| Q7EU-40-NORS/E | 1450 | 1290 | 495 | 230 | 55 | 3/4" | 1/2" | 81 | 54 |
| Q7EU-50-NBRS/E | 1700 | 1540 | 495 | 230 | 55 | 3/4" | 1/2" | 100 | 62 |
| Q7EU-75-NRRS/E | 1681 | 1625 | 632 | 400 | 116 | 3/4" | 1/2" | 111 | 117 |
Fotogalerie Q7EU-30,40-NORS/E, 50-NBRS/E Q7EU-75-NRRS/E
