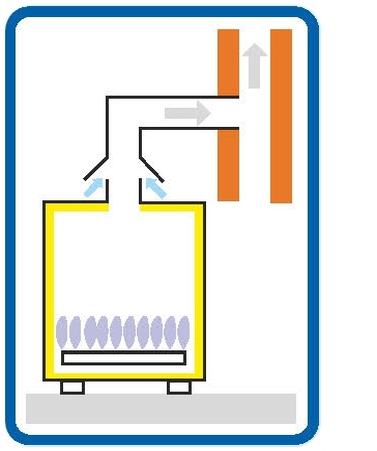

Stacionární plynové zásobníkové ohřívače vody s intenzivním ohřevem a odtahem spalin do komína - Q7EU
Q7EU
Záruka na nádrž: 3 roky
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9002.
Ohřívače se instalují v hotelích, školách, úřadech, provozovnách, velkých sociálních zařízeních a průmyslových aplikacích. Při navrhování a projekci je vždy důležité provést výpočet tepelné bilance systému.
Vlastnosti
Maximální vstupní tlak vody: | 5 bar |
Připojovací tlak plynu: | 1,8 - 2,5 kPa pro zemní plyn |
Rozsah provozního temostatu (± 3 °C): | 40-80 °C |
Krytí elektrické části: | IP 20 |
Elektrický příkon: | 10 W |
Připojovací napětí: | 220-240 V / 50 Hz |
Umístění: Je nutno provést v souladu s TPG 704 01 a TD 800 02.
Větrání: Pokud je celkový výkon kotelny vyšší než 100 kW, je nutno dostatečný přívod spalovacího a větracího vzduchu prokázat výpočtem dle TPG 908 02.
Odtah spalin: Je třeba řešit v souladu s ČSN 73 4201.
Upozornění: V případě společného umístění ohřívačů a kotlů se posuzuje přívod vzduchu do kotelny s ohledem na celkový instalovaný výkon!
Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Typy ohřívačů
| Typ ohřívače | Třída ErP | Deklarovaný zátěžový profil | Objem nádrže (l) | Jmenovitý příkon (kW) | Jmenovitý výkon (kW) | Doba ohřevu o t=25°C (min) | Trvalý výkon při t=25°C (l/hod) | Spotřeba zemního plynu (m3/h) | Spotřeba propanu (kg/h) |
|---|---|---|---|---|---|---|---|---|---|
| Q7EU-220-22 | C | XXL | 220 | 23 | 19,8 | 19 | 680 | 2,4 | 1,8 |
| Q7EU-300-24 | C | XXL | 300 | 24 | 20,4 | 26 | 702 | 2,5 | 1,9 |
| Q7EU-400-24 | C | XXL | 400 | 24 | 21,4 | 33 | 735 | 2,5 | 1,9 |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.

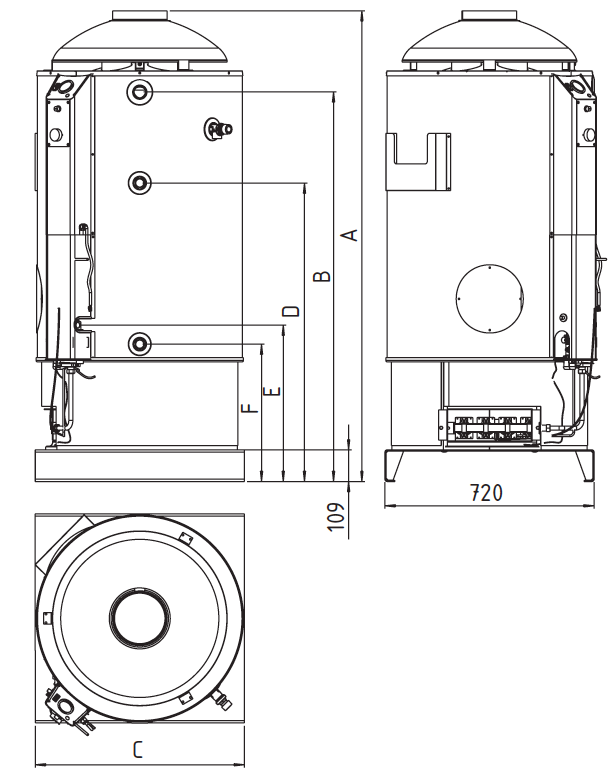

Rozměry ohřívačů
| Typ ohřívače | Rozměr A (mm) | Rozměr B (mm) | Rozměr C (mm) | Rozměr D (mm) | Rozměr E (mm) | Rozměr F (mm) | Připojení vody vstup/výstup | Připojení plynu | Průměr odtahu spalin (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| Q7EU-220-22 | 1600 | 1330 | 720 | 605 | 545 | 460 | 5/4" | 1/2" | 180 | 173 |

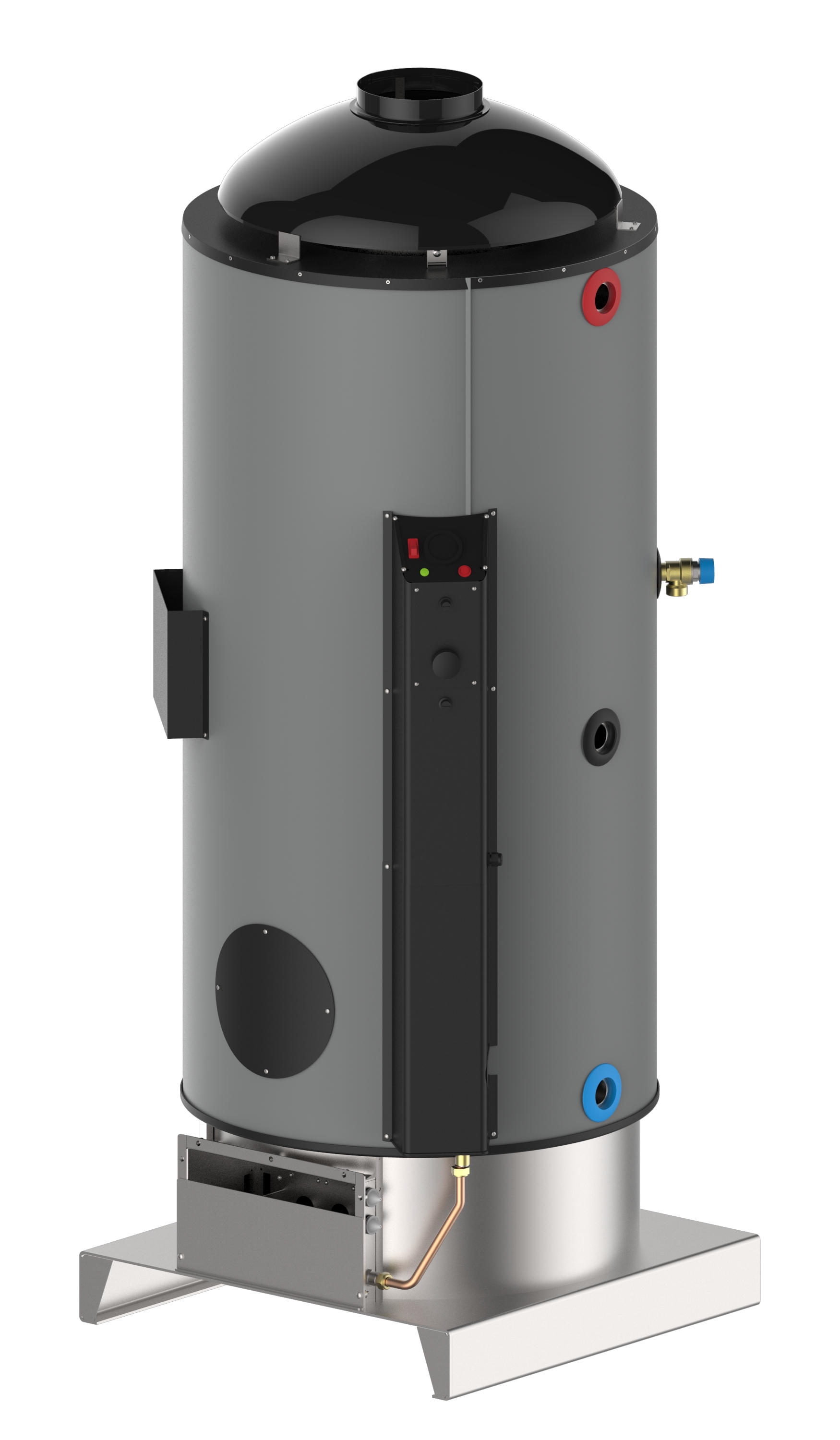

| Q7EU-300-24 | 1960 | 1680 | 720 | 605 | 545 | 460 | 5/4" | 1/2" | 180 | 206 |
| Q7EU-400-24 | 2310 | 2030 | 720 | 605 | 545 | 460 | 5/4" | 1/2" | 180 | 243 |
