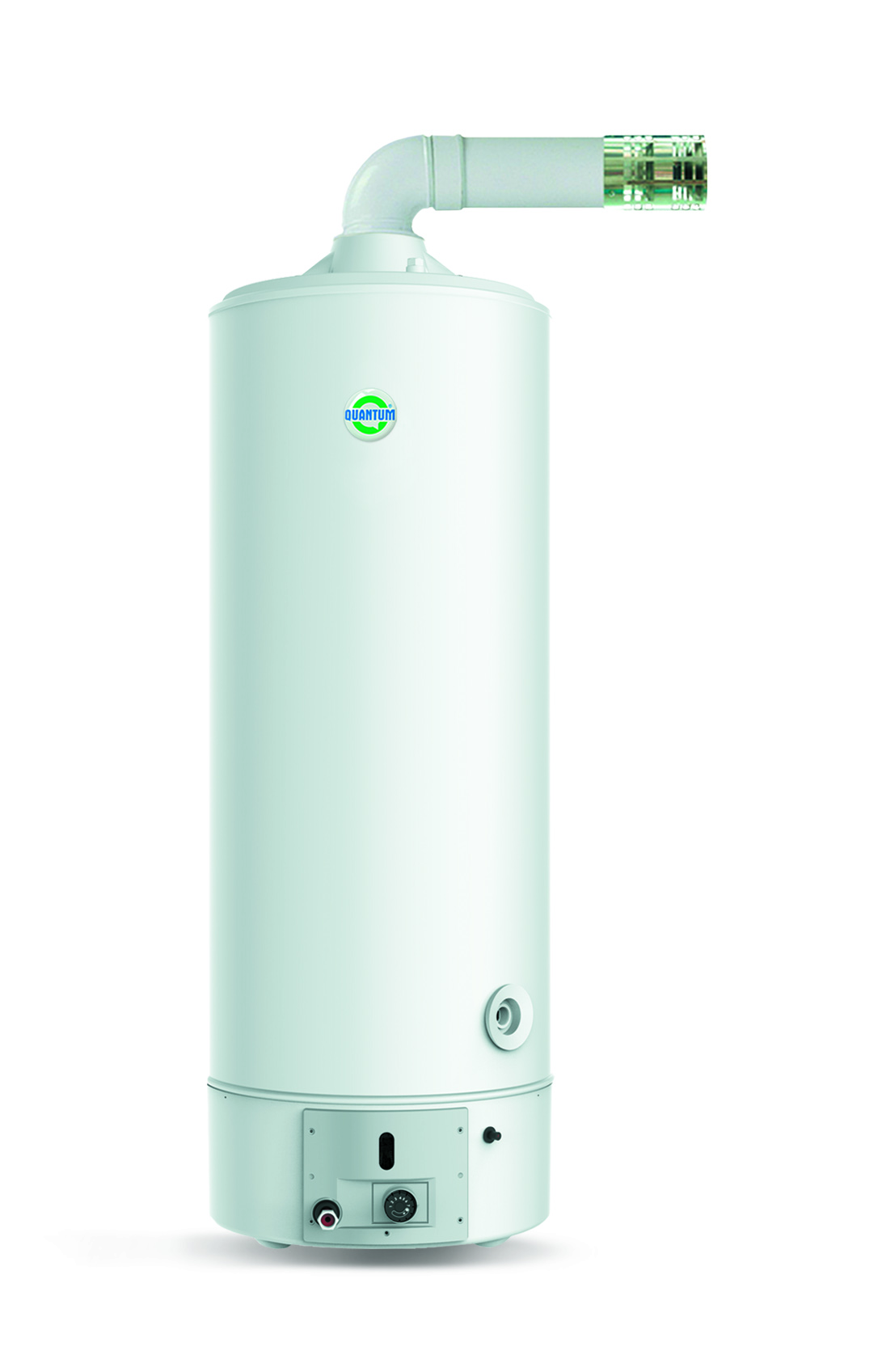

Stacionární plynové zásobníkové ohřívače vody s uzavřenou spalovací komorou a přirozeným odtahem spalin Q7EU-NODS/E
Q7EU-NODS/E
Záruka na nádrž: 5 let
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9001.
Ohřívače se instalují v prostorách s nedostatečnou kubaturou místnosti nebo tam, kde není k dispozici komín a výstavba nového by byla ekonomicky nebo technicky příliš náročná. Lze je využít v domácnostech, penziónech, menších restauracích, kadeřnictvích, sportovních objektech apod.
Vlastnosti
Maximální vstupní tlak vody: | 5 bar |
Připojovací tlak plynu: | 1,8 - 2,5 kPa pro zemní plyn |
Rozsah provozního temostatu (± 3 °C): | 40-70 °C |
Je-li v rozvodu teplé vody cirkulace, připojuje se k vypouštěcímu ventilu nebo na vstup studené vody.
Umístění: Spotřebiče je možné umísťovat ve všech místnostech bez ohledu na jejich objem a možnost větrání, nutno provést v souladu s TPG 704 01.
Vyústění odtahu spalin na venkovní zdi (fasádě) musí být provedeno v souladu s ČSN 73 4201.
Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Typy ohřívačů
| Typ ohřívače | Třída ErP | Deklarovaný zátěžový profil | Objem nádrže (l) | Jmenovitý příkon (kW) | Jmenovitý výkon (kW) | Doba ohřevu o t=25°C (min) | Trvalý výkon při t=25°C (l/hod) | Spotřeba zemního plynu (m3/h) | Spotřeba propanu (kg/h) |
|---|---|---|---|---|---|---|---|---|---|
| Q7EU-30-NODS/E | B | L | 115 | 5,2 | 4,8 | 34 | 202 | 0,55 | 0,21 |
| Q7EU-40-NODS/E | B | L | 155 | 5,2 | 4,9 | 46 | 202 | 0,55 | 0,21 |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.

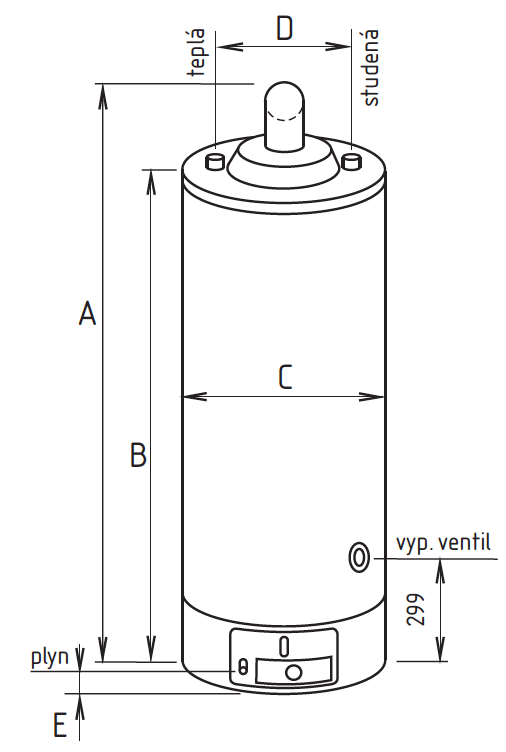

Rozměry ohřívačů
| Typ ohřívače | Rozměr A (mm) | Rozměr B (mm) | Rozměr C (mm) | Rozměr D (mm) | Rozměr E (mm) | Připojení vody vstup/výstup | Připojení plynu | Průměr odtahu spalin (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|---|
| Q7EU-30-NODS/E | 1250 | 1100 | 495 | 230 | 64 | 3/4" | 1/2" | 100 / 60 | 51 |
| Q7EU-40-NODS/E | 1500 | 1350 | 495 | 230 | 64 | 3/4" | 1/2" | 100 / 60 | 56 |
