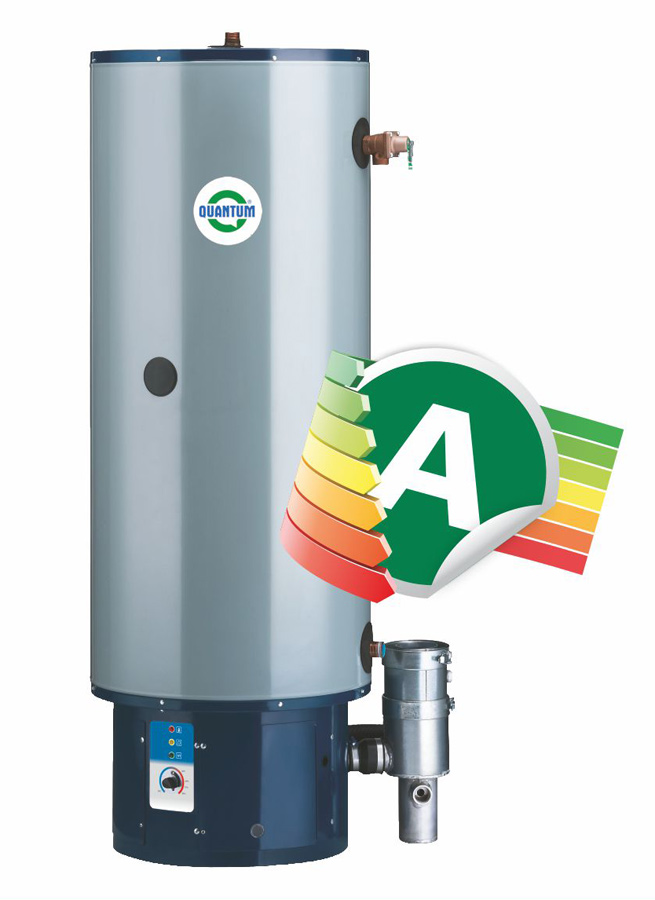

Stacionární kondenzační zásobníkové ohřívače vody s intenzivním ohřevem a nuceným odtahem spalin - Q7P
Q7P
Záruka na nádrž: 5 let
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9002.
Kondenzační ohřívače se instalují v objektech s vysokým požadavkem na teplou vodu. Při zachování minimálních rozměrů jsou ohřívače schopny stálé kontiuální dodávky velkého množství teplé vody. Kondenzační plynové ohřívače vody jsou vhodné tam, kde převládá pravidelný odběr spojený s vyšší spotřebou teplé vody.
Kondenzační plynové ohřívače vody QUANTUM zajišťují plynulou dodávku teplé vody v požadovaném objemu.
Vlastnosti
• Stacionární kondenzační ohřívač vody s vysokou účinností 103%• Energetický štítek A zátěžový profil XXL
• ERP účinnost 91 - 92 %
• NOx emise ≤ 53 mg/kWh
• Max teplota nastavení 85°C
• Zásobník z nerezové oceli
• Bez anodové ochrany a potřeby jejich výměny
• Hořák premix Low-NOx
• Tichý provoz
• Speciálně vyvinutý hořák a ventilátor s minimální hlučností
• Ovládání přes dotykový display
• Servisní zóna zcela přístupná z čelní strany
• Vhodné pro zemní plyn a propan
• Vhodné pro odtah spalin z hliníku
Maximální vstupní tlak vody: | 5 bar |
Připojovací tlak plynu: | 2,0 kPa pro zemní plyn |
Rozsah provozního temostatu (± 3 °C): | 10-85 °C |
Krytí elektrické části: | IP 30 |
Připojovací napětí: | 220-240 V / 50 Hz |

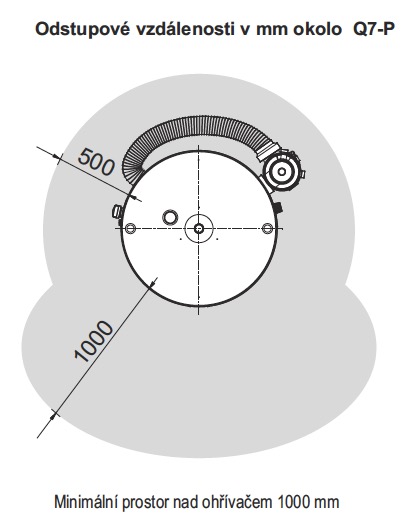

Umístění: Je nutno provést v souladu s TPG 704 01 a TD 800 02.
Odtah spalin: Je třeba řešit v souladu s ČSN 73 4201
Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Typy ohřívačů
| Typ ohřívače | Třída ErP | Deklarovaný zátěžový profil | Objem nádrže (l) | Jmenovitý příkon (kW) | Jmenovitý výkon (kW) | Elektrický příkon (W) | Doba ohřevu o t=28°C (min) | Trvalý výkon při t=28°C (l/hod) | Spotřeba zemního plynu (m3/h) | Spotřeba propanu (kg/h) |
|---|---|---|---|---|---|---|---|---|---|---|
| Q7P-50-120 | A | XXL | 182 | 35,0 | 36,0 | 160 | 12 | 1200 | 3,70 | 3,10 |
| Q7P-50-155 | A | XXL | 182 | 45,0 | 46,2 | 230 | 9 | 1300 | 4,80 | 4,00 |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.

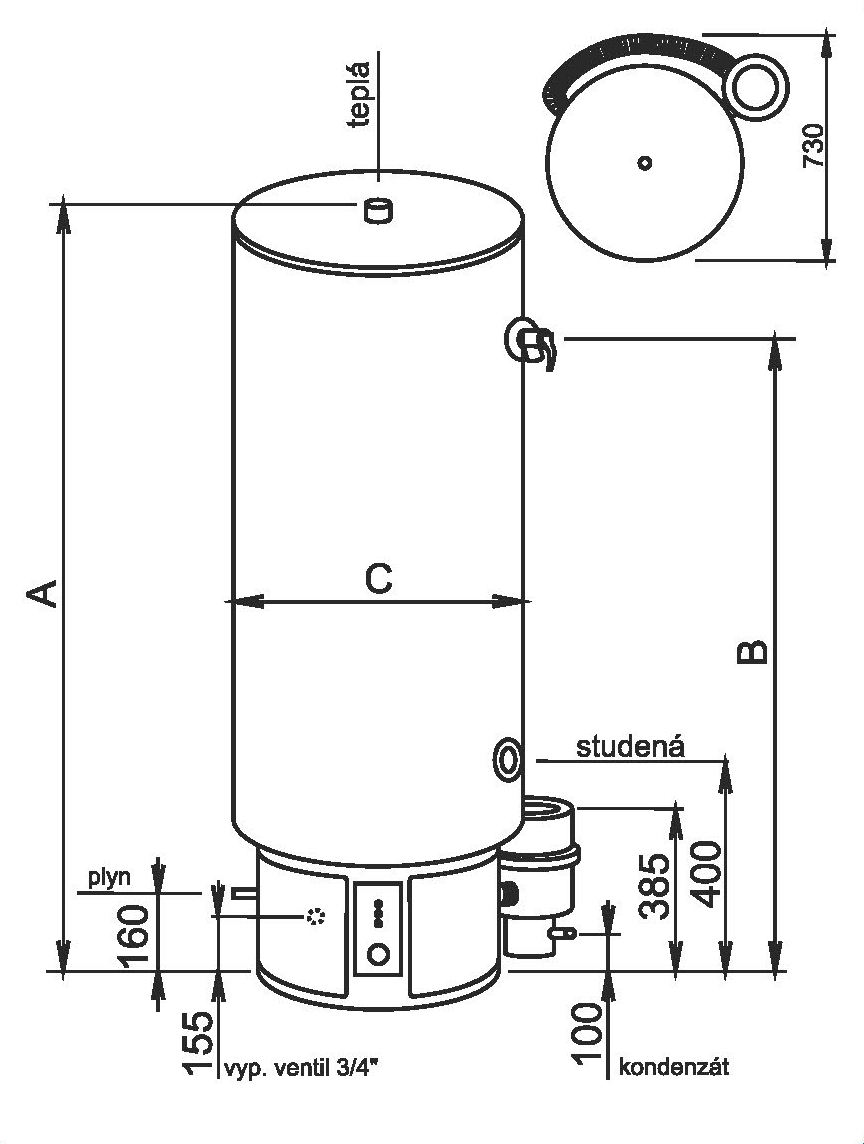

Rozměry ohřívačů:
| Typ ohřívače | Rozměr A (mm) | Rozměr B (mm) | Rozměr C (mm) | Připojení vody vstup/výstup | Připojení plynu | Průměr odtahu spalin (mm) | Průměr odvodu kondenzace (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|
| Q7P-50-120 | 1655 | 1420 | 560 | 1" | 3/4" | 125 / 80 | Ø 40 | 79 |
| Q7P-50-155 | 1655 | 1420 | 560 | 1" | 3/4" | 125 / 80 | Ø 40 | 79 |

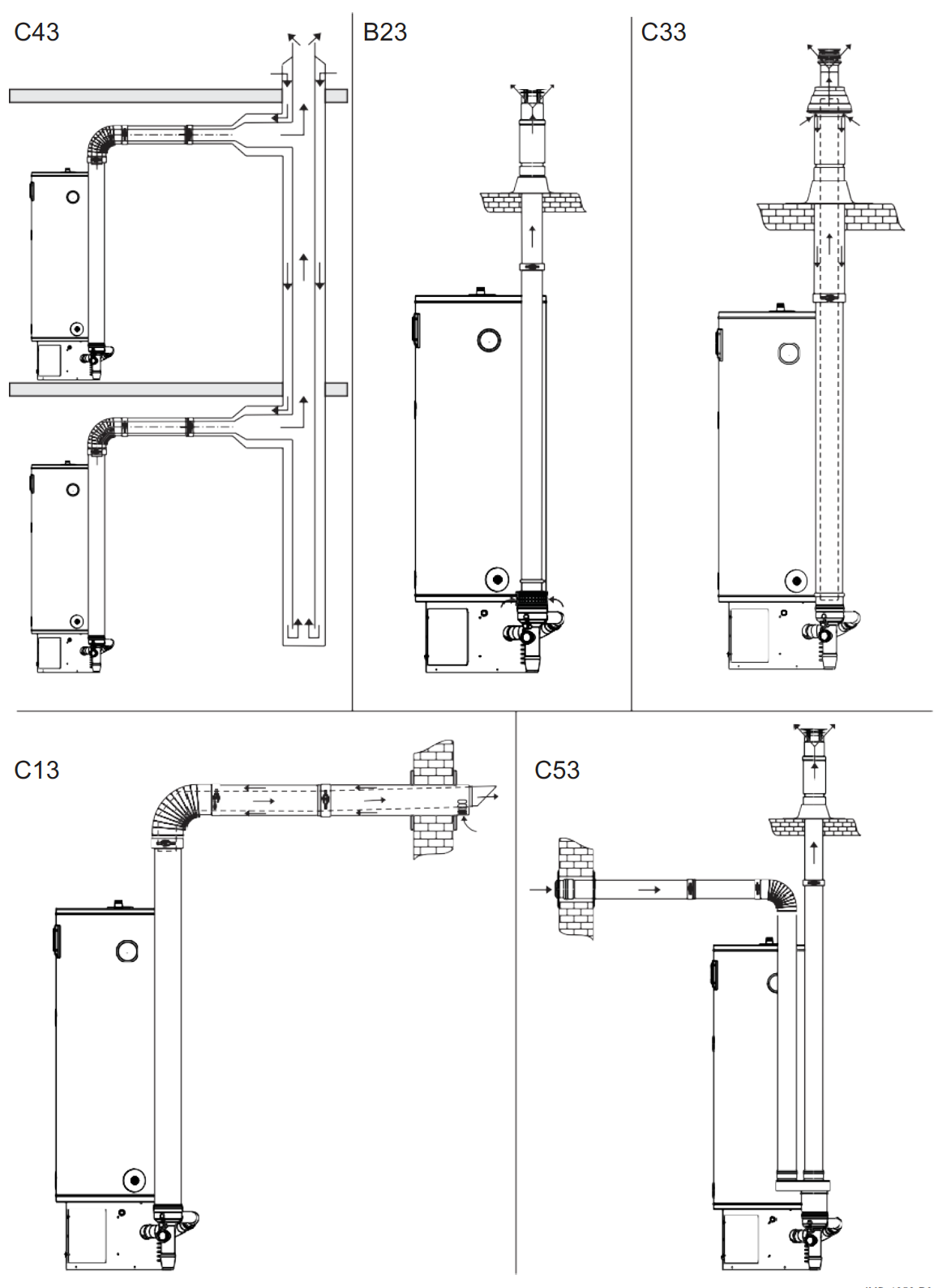

Odtah spalin
Q7P-50-120, Q7P-50-155
Koaxiální odkouření (mm) D 80/125 – max. délka 20
Max. počet 45/90°kolen 5 ks
Q7P-50-120, Q7P-50-155
Dělené odkouření (mm) 2x D 80 – max. délka 50 m
Na každé instalované koleno 45° je třeba odečíst 1,1 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 3,9 m z celkové délky odtahu.
