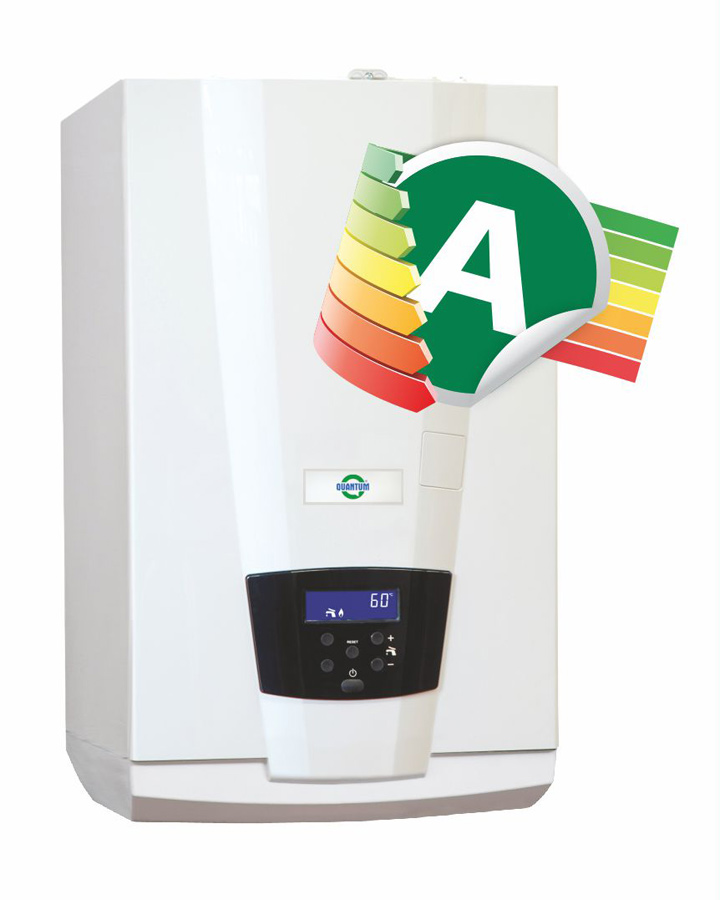

Závěsný průtokový kondenzační ohřívač vody s uzavřenou spalovací komorou a nuceným odtahem spalin ICW

ICW

Záruka na nádrž: 3 roky


Ohřívače osazené modulačním energeticky úsporným hořákem a nerezovým tepelným výměníkem. Vyrábějí se podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9002.

Kondenzační plynové průtokové ohřívače vody QUANTUM pracují na bázi energeticky úsporného průtokového režimu a využijete je všude tam, kde převládá nepravidelný odběr, kde potřebujete ohřívat vodu nezávisle na vytápění. Jsou vhodné pro instalaci do všech koupelen a kuchyní, do malých a středních podnikatelských objektů.



Vlastnosti

•       Kondenzační nástěnný ohřívač vody s vysokou účinností 107%
•       Energetický štítek A, zátěžový profil XL (25kW) a XXL (35 a 60kW)
•       ErP účinnost až 92%
•       NOx emise ≤ 31 mg/kWh
•       Maximální teplota nastavení 75°C (standardně 60°C)
•       Vypínač On / Off
•       Snadný servis a údržba
•       Inteligentní ovládání zajišťující optimální komfort a nejvyšší možnou účinnost
•       Vhodné pro odtahy z plastu (PP)
•       Využitelné pro zemní plyn a propan/butan
•       Výměník tepla z nerezové oceli


Maximální vstupní tlak vody:

 10 bar

Připojovací tlak plynu:

2,0 kPa pro zemní plyn
3,7 kPa pro propan

Rozsah provozního temostatu (± 3 °C):

75 °C

Krytí elektrické části:

IPX4D

Připojovací napětí:

220-240 V / 50 Hz

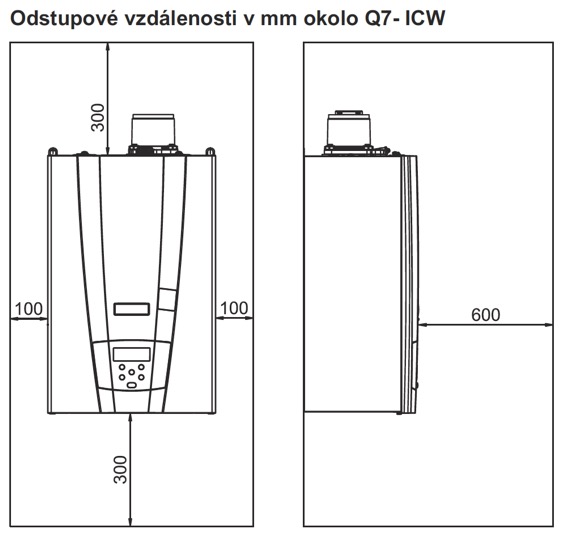

Umístění: Je nutno provést v souladu s TPG 704 01 a TD 800 02.
Odtah spalin: Je třeba řešit v souladu s ČSN 73 4201 / říjen 2010

Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.

Typy ohřívačů

Typ ohřívačeTřída ErPDeklarovaný zátěžový profilJmenovitý příkon (kW)Jmenovitý výkon (kW)Trvalý výkon při t=28°C (l/min)Spotřeba zemního plynu (m3/h)Spotřeba propanu (kg/h)Hmotnost (kg)
ICW-25AXL25,52713,82,7236
ICW-35AXXL3233,517,13,42,536
ICW-60AXXL57,860,931,26,14,548

Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.

Rozměry ohřívačů

Typ ohřívačePřipojení studené vodyPřipojení teplé vodyPřipojení plynuPrůměr odtahu kondenzátu ( mm )Průměr odtahu spalin (mm)
ICW-253/4"1"3/4"ø 2060/100
ICW-353/4"1"3/4"ø 2060/100
ICW-601"1"3/4"ø 2080/125

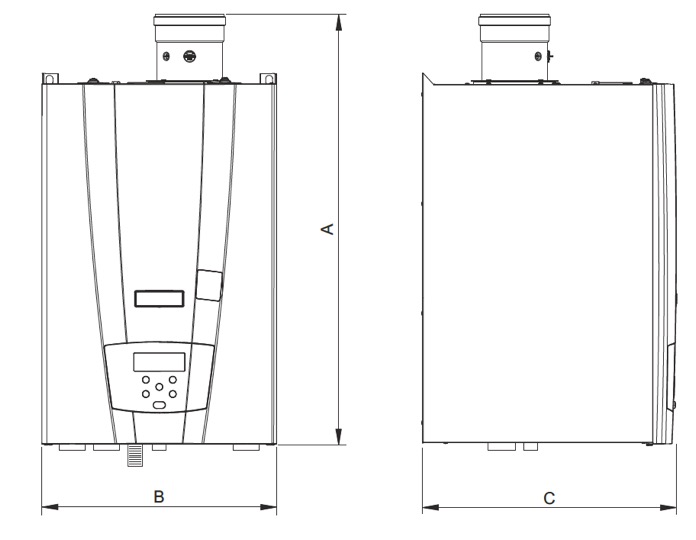

Typ ohřívačeRozměr A (mm)Rozměr B (mm)Rozměr C (mm)
ICW-25800445305
ICW-35800445305
ICW-60815445485


Odtah spalin

ICW-25, ICW-35

Koaxiální odkouření (mm) D 60/100 – max. délka 10 m
Na každé instalované koleno 45° je třeba odečíst 0,5 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 1 m z celkové délky odtahu

ICW-25

Dělené odkouření (mm) 2x D 80 – max. délka 20 m
Na každé instalované koleno 45° je třeba odečíst 0,5 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 1 m z celkové délky odtahu.

ICW-35

Dělené odkouření (mm) 2x D 80 – max. délka 12,5 m
Na každé instalované koleno 45° je třeba odečíst 0,5 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 1 m z celkové délky odtahu.

ICW-60

Koaxiální odkouření (mm) D 80/125 – max. délka 10 m
Na každé instalované koleno 45° je třeba odečíst 0,5 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 1 m z celkové délky odtahu

Dělené odkouření (mm) 2x D 80 – max. délka 4 m
Na každé instalované koleno 45° je třeba odečíst 0,5 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 1 m z celkové délky odtahu.
